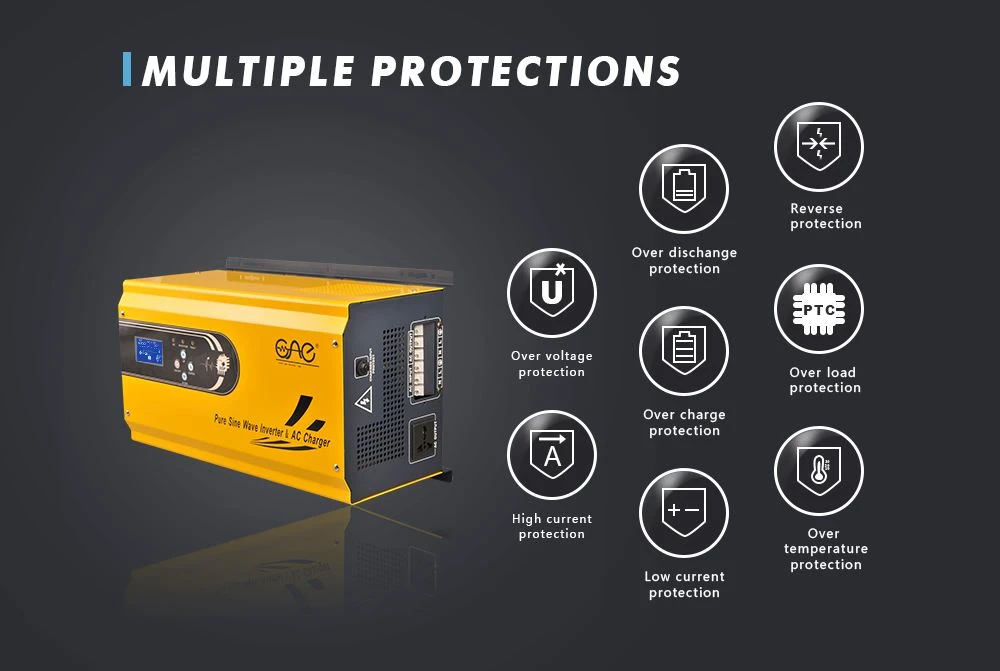

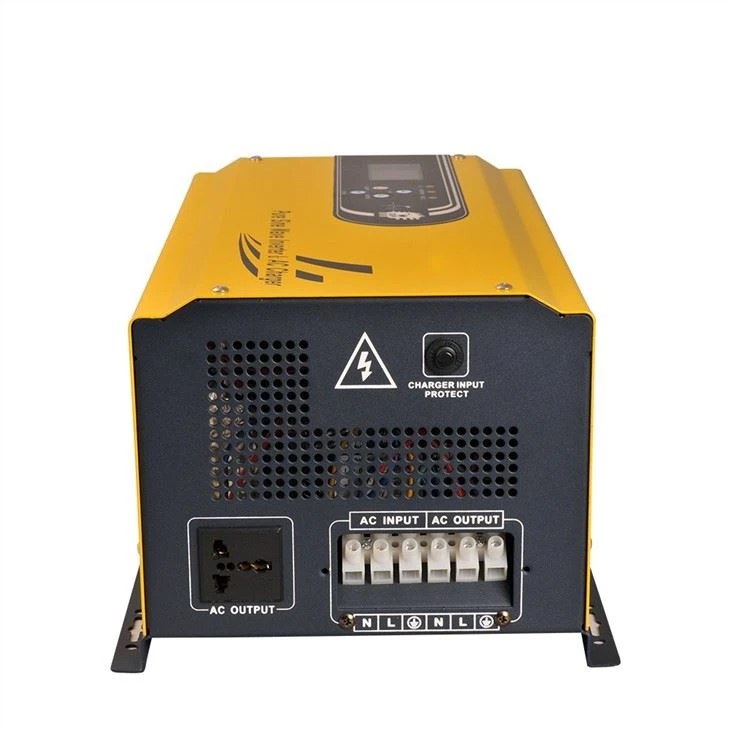

เครื่องแปลงไฟพลังงานแสงอาทิตย์ด้วยไฟฟ้ากระแสตรงเป็นไฟฟ้ากระแสสลับ 24v

GI ซีรีส์อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบดีซีเป็นไฟฟ้ากระแสสลับ 24 โวลต์

ขั้นตอนการทำงานของวงจร:

a>หลังจากเปิดสวิตช์ S แรงดันไฟฟ้าที่คดเคี้ยวของหม้อแปลงที่ขดลวด N1 จะขึ้นเป็นบวกและลดลงเป็นลบ และแรงดันไฟฟ้าที่คดเคี้ยวของ N2 ที่ควบรวมก็จะเพิ่มขึ้นเป็นบวกและลดลงด้วย ดังนั้น VD1 จึงอยู่ในสถานะเปิด VD2 จึงอยู่ในสถานะปิด และกระแสของตัวเหนี่ยวนำ L จะค่อยๆ เพิ่มขึ้น

b>หลังจากปิด S ตัวเหนี่ยวนำ L จะหมุนอิสระผ่าน VD2 และ VD1 จะปิด หลังจาก S ถูกปิด กระแสกระตุ้นของหม้อแปลงจะไหลกลับไปที่แหล่งจ่ายไฟผ่านขดลวด N3 และ VD3 ดังนั้น S จึงอยู่ภายใต้แรงดันไฟฟ้าหลังจากปิดเครื่อง

c>แกนแม่เหล็กของหม้อแปลงถูกรีเซ็ต: หลังจากเปิดสวิตช์ S กระแสกระตุ้นของหม้อแปลงจะเริ่มต้นจากศูนย์ และเพิ่มเป็นเส้นตรงตามระยะเวลาที่เพิ่มขึ้นจนกระทั่ง S ถูกปิด เพื่อป้องกันความอิ่มตัวของตัวเหนี่ยวนำแม่เหล็กของหม้อแปลง จำเป็นต้องพยายามทำให้กระแสแม่เหล็กลดลงกลับไปที่ศูนย์ภายในระยะเวลาหนึ่งหลังจากปิด S เพื่อเปิดใช้งานครั้งต่อไปอีกครั้ง กระบวนการนี้เรียกว่าการรีเซ็ตแกนของหม้อแปลง

รูปคลื่นในอุดมคติของวงจรไปข้างหน้า: เวลารีเซ็ตแกนของหม้อแปลงคือ: Tist=N3*Ton/N1 แรงดันเอาต์พุต: เมื่อกระแสตัวเหนี่ยวนำตัวกรองเอาต์พุตต่อเนื่อง: Uo/Ui=N2* ตัน/N1*T
