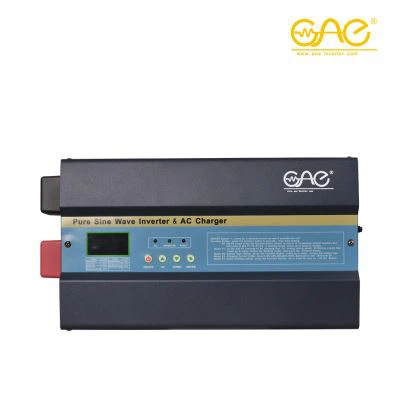

อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริด 5 กิโลวัตต์พร้อมเฟสเดียว

TG ซีรีส์ 1.5 กิโลวัตต์ -6กิโลวัตต์ อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบไฮบริดที่มีกระแสตรงเป็นไฟฟ้ากระแสสลับ

โดยคำนึงถึงการใช้พลังงานของหม้อแปลงในวงจรอินเวอร์เตอร์ที่ใช้หม้อแปลง โครงสร้างโทโพโลยีจะใช้วงจรอินเวอร์เตอร์แบบไม่ใช้หม้อแปลง หลังจากแรงดันไฟฟ้ากระแสตรงจากแบตเตอรี่หรือแผงโซลาร์เซลล์ได้รับการกระตุ้นโดยไฟฟ้ากระแสตรงแล้ว แรงดันไฟฟ้านั้นจะถูกกรองโดยอินเวอร์เตอร์และแปลงเป็นโหลดที่สามารถแปลงเป็นโหลดได้ การใช้ไฟฟ้ากระแสสลับโดยตรง

อินเวอร์เตอร์เฟสเดียวโดยทั่วไปมีรูปแบบโครงสร้างสามรูปแบบ: แบบพุชพูล ฮาล์ฟบริดจ์ และฟูลบริดจ์ ซึ่งสวิตช์ในวงจรพุชพูลจำเป็นต้องทนต่อแรงดันไฟฟ้ากระแสตรงสองเท่า จึงค่อนข้างยากที่จะเลือกสวิตช์ และการใช้หม้อแปลง อัตราเฟสต่ำ ซึ่งลดประสิทธิภาพของระบบอินเวอร์เตอร์ทั้งหมดในระดับหนึ่ง เพื่อให้ได้กำลังเท่ากันกับวงจรพุชพูลและฟูลบริดจ์ในวงจรฮาล์ฟบริดจ์ หลอดสวิตช์จำเป็นต้องทนกระแสได้สองเท่า วงจรอินเวอร์เตอร์ฟูลบริดจ์เอาชนะข้อบกพร่องของโครงสร้างทั้งสองข้างต้น แรงดันใช้งานในสถานะคงตัวของหลอดสวิทซ์จะเท่ากับแรงดันไฟเข้า DC ภายใต้กำลังไฟเดียวกัน กระแสของท่อสวิตซ์จะเล็กกว่าฮาล์ฟบริดจ์ครึ่งหนึ่ง ดังนั้นจึงใช้ฟูลบริดจ์ที่นี่ รูปแบบโครงสร้างกลับด้าน วงจรหลักของอินเวอร์เตอร์ประกอบด้วยสองส่วน ส่วนเพิ่ม DC-DC และส่วนอินเวอร์เตอร์ฟูลบริดจ์เฟสเดียว
